CMM4-26Y、24Y、22Y、20Y煤矿用液压锚杆钻车

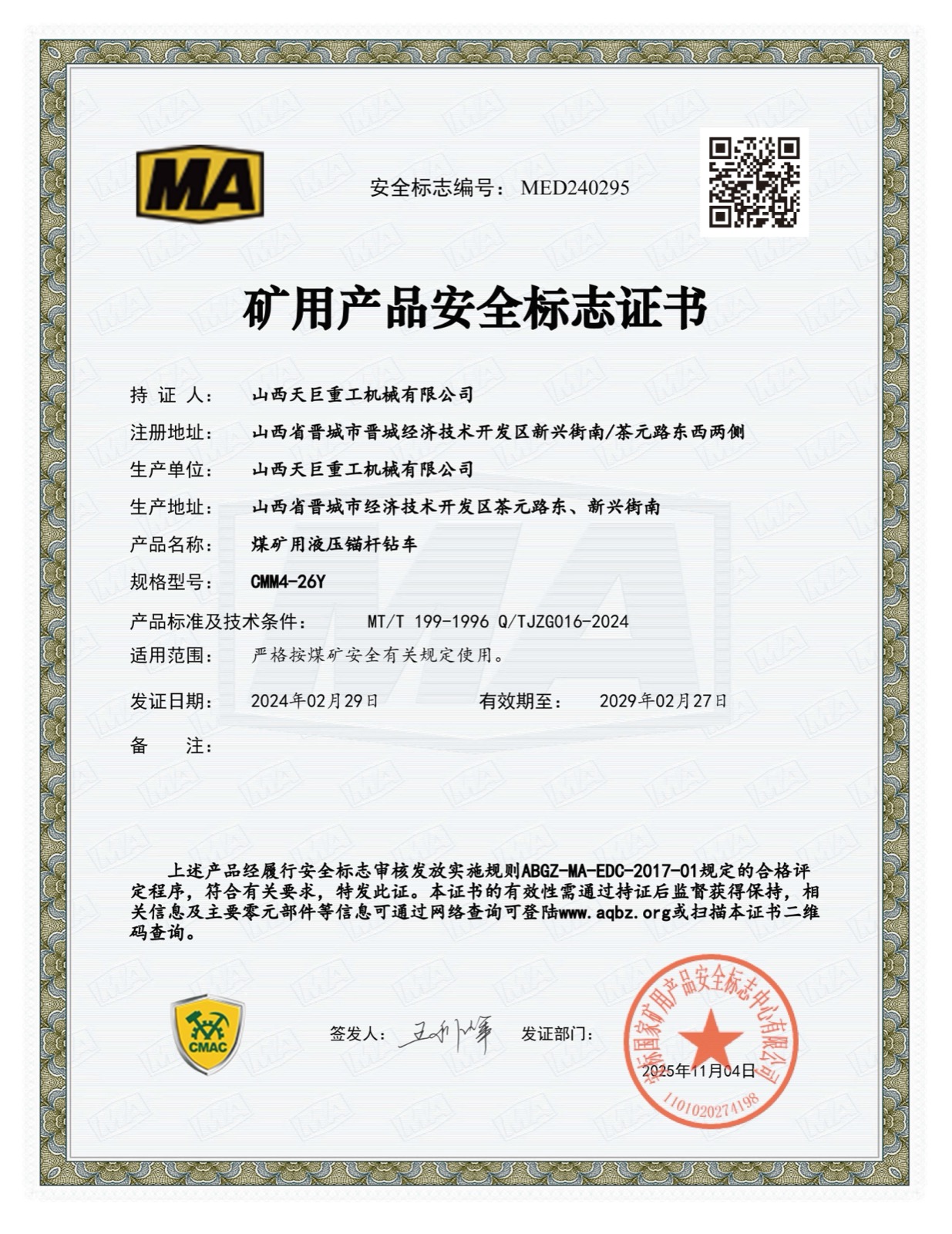

矿用产品安标证
点击证书图片可查看原图
针对巷道宽4.5～5.8米高3.5～4.6米掘进面设计的四钻臂钻车
- 针对巷道断面宽度4.5～5.8米、高度3.5～4.6米的掘进工作面而设计；
- 机组行走部、铲板部、升降部、临时支护装置具有手动操作和遥控操作功能，遥控距离50米；
- 机组配备四台钻臂装置，按其功能前二、后二方式布置，可进行全方位的顶板、侧帮锚杆、锚索施工作业；
- 前钻臂采用悬臂机构，通过钻臂的左右回转、上下升降、前后伸缩及360°全方位推进机构旋转，可进行顶锚杆、锚索和高位帮锚杆钻孔的施工作业，同时可施工迎头炮孔及探测孔等；
- 后钻臂布置在机体中部平台上，通过后钻臂装置整体回转、上下升降配合推进机构的多角度旋转，可施工低位帮锚杆孔及锚索孔；
- 结构上采用四连杆升降机构，增加整体升降平台，作业人员可以根据巷道的高度情况通过平台升降进行上下调整；
- 机组配备双泵系统，前后钻臂分别采用不同的泵站系统驱动，大幅提高了机组的工作效率和可靠性；
- 设有可升降的临时支护装置，支撑力20kN，有效保证作业人员的安全作业环境。
